一、 用途、特點：

XF30DQ型多功能校準儀是智能化交、直流標準電壓、電流校準儀（其中交流輸出為真有效值顯示）。儀器設有三個顯示窗口，可同時顯示輸出實際值、百分比和被檢表滿度值?？稍O(shè)根據被檢表滿度值設置儀器的輸出量程，并可根據被檢表的刻度選擇相應的步進量。輸出調節可選擇鍵盤（按鍵）控制或電位器控制。具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級電流、電壓表。

二、 主要功能：

1 、   5  1/2位LED數字顯示輸出量 ，按實際值和百分比兩種方式同時顯示。

2 、  采用鍵盤控制輸出量的增減。鍵盤控制量分為100%/N、10%/N、1%/N、0.1%/N（N為4、5、6、10、15）。

3 、外控調節器可以離機控制輸出量的增減，調節器上有鍵盤和電位器兩種配置，任意轉換。

4 、交、直流電壓輸出范圍為0～1050V。

5 、交、直流電流輸出范圍為0～60A。

6 、交流提供四種輸出頻率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保證頻率的準確度和穩定性。

7 、輸出超載能自動保護，手動復位。

8 、交流50Hz輸出還可以選擇市電同步，以減小被檢表的拍頻影響。

9 、鉗形表測量：配用本廠標準線圈，可測量0～1000A電流，誤差±0.3%。

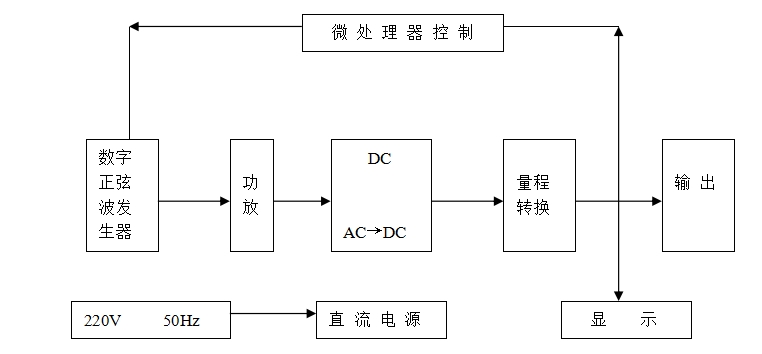

三、工作原理框圖：

四、 技術性能：

1 、穩定性：   AC﹤滿量程的0.02%/5分鐘

               DC﹤滿量程的0.01%/5分鐘

作精密測量時儀器需預熱兩小時。

2 、交流失真度： ﹤0.5%

3 、直流紋波系數：﹤0.05%（額定輸出時）

4 、輸出頻率準確度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市電同步）

5 、輸出電壓、電流以及中值電阻的范圍及準確度見（附表1）      （23℃±2℃，輸出值大于10%量程）

6 、電源指標：交流電源電壓220V±10%，頻率50Hz±1Hz；

7 、工作環境：工作環境的溫度5℃～35℃，相對濕度﹤80%

8 、工作時間： 連續

9 、外形尺寸：180×480×480mm3

10 、重量 ：約24kg
