一、概述

CY3恒速器依據已實施的JJG622-97（絕緣電阻表檢定規程）的要求設計制造。恒速器采用直流磁電機驅動，通過改變電機電壓來改變電機轉速，具有無級變速及調節方便的特點。用數字式轉速表測量供轉讓盤轉速，準確可靠。恒速器能在驅動絕緣電阻表轉動的同時，還能進行前后左右傾斜5℃檢定項目，因此是檢定絕緣電阻表時必不可少的配套設備。

二、 主要技術指標

轉速范圍：     ＞ 180轉／分鐘

轉速精度：    ±1轉/分鐘

使用電壓：    AC50Hz  220V± 10%

消耗功率：    ＜50VA

外型尺寸：     390 ×390 ×320（mm）

重    量：     10kg

三、工作原理：

儀器的原理以下：　　　　　　　                              　　　                     　　　

↓

                                                                      秒信號 ↓

調節電機驅動電源的輸出電壓，直流永磁電機的工作電壓得以改變，使固定在永磁電機的端軸上同時還固定有刻了糟的金屬板，經光電傳感器將轉速變換成脈沖個數經整形后通過由標準時間精確控制的閘口電路送至計數顯示。

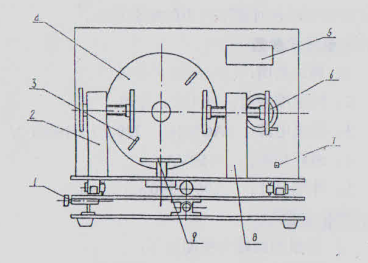

四、面板布置說明

1、定位箱       2、左夾緊座      3、撥塊       4、傳動盤

5、轉速表       6、轉速調節旋    7、電源開關   8、右夾緊座

9、高低調節螺桿

五、操作事項

1、按操作說明書

1、調節“高低調節螺桿”及左右夾緊塊，使被檢絕緣電阻表搖軸的中心與傳動盤的中心對齊，絕緣電阻表與傳動盤的距離應以正常轉動為宜，最后夾緊絕緣電阻表。

2、將轉速調節旋鈕逆時針旋到最低位置。

3、插上電源并開機，傳動盤應緩慢轉動，轉速顯不應小于10轉/分鐘。

4、順時針旋轉轉速度調節旋鈕，傳動盤的轉速度增高，轉速度表的顯示值也應有相應變化，直到要求的轉速度。

5、本儀器前后傾斜5℃由安裝在前面的定位控制，撥出定位銷，調整儀器上部的傾斜方向后，再插入相應的定位孔就可以。

六、注意事項

1、按操作說明書1、2、3、4款進行，當電機的轉速不能達到要求時，應迅速關閑電源，以免損壞儀器，產生本故障的主要原因是負載阻力矩太大，應檢查絕緣電阻表的夾持位置是否正確，另外還應檢查絕緣電阻表本身是否有故障。

2、定位銷上有緊固螺釘，這是為產品運輸設置的，用戶作傾斜操作時應取掉該螺釘。

3、儀器使用時，最好放置在鋪有橡膠5mm以上厚度的實臺面，以免振動產生大的噪聲。

4、儀器應存放在環境溫度-25℃～50℃，相對濕度＜90%且周圍空氣中不含有腐蝕性氣體的室內。

5、在用戶遵守貯存，使用規則的前提下，從本公司出廠發貨日起12個月保修期內因產品質量下降，或者不能正常工作的，本公司負責為用戶免費修理。

七、文件及附件

隨儀器供應的有：

1、 使用說明書一本            2、 產品合格證一份

2、 電源線一條
