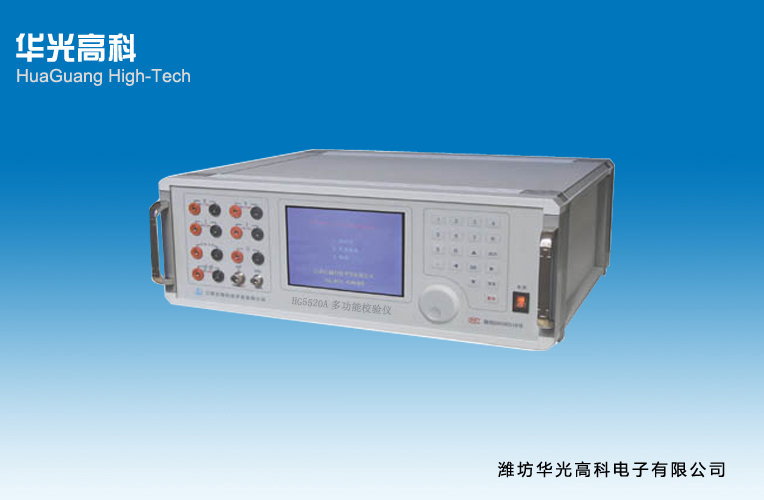

HG5520A型功能校準儀是按照檢定規程JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》的要求而設計的0.05(0.1)級單相交流和直流標準裝置。源的信號部分采用DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。 顯示器采用5.7英寸TFT彩色液晶屏，顯示清晰亮麗。電路設計完善、運行可靠、操作方便。

   1.本機采用高清晰大屏幕彩色液晶顯示器，顯示更直觀、讀數更方便。
   2.裝置由可輸出單相交流電壓標準源、電流標準源和直流電壓標準源、電流標準源所組成。
   3.有自校準功能，即能根據外接標準的示值，修正標準源的輸出值。
   4.量程的設置適合檢定1999（9），3999（9）位顯示的數字萬用表。
   5.可手動和半自動檢驗0.2級及以下等級的數字萬用表、指針式萬用表、鉗形電流表、安裝式數字儀表，包括有直流模擬量輸出的數字儀表。
   6.可生成含有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
   7.設有大容量的非易失性存貯器，可存貯500塊被檢表的示值誤差、引用誤差、相對誤差合格與否等檢測數據。
   8.通過微機RS-232接口控制本裝置可進行全自動校驗,自動計算示值誤差、引用誤差、相對誤差并打印校準證書。

 A:直流輸出
   ·電壓量程 200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；
   ·電流量程 20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A；
   ·電壓、電流調節范圍 0～110% (1000V電壓除外)；
   ·電壓、電流調節細度 5×10的-5次方 ；
   ·電壓、電流輸出容量　 最大 20W；
   ·電壓、電流調定準確度 ±(0.03%RD+0.02%FS)；
   ·電壓、電流輸出穩定度 ≤0.01%/60s；
   ·電壓、電流輸出紋波 ≤1%。
  B:交流輸出
   ·電壓量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V；
   ·電流量程 200μA、400μA、2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A；
   ·調節范圍 0～120%(1000V電壓除外)；
   ·調節細度 5×10的-5次方；
   ·諧波輸出2～31次，幅度0～20%(基波額定值);相位細度0.01°N (N為諧波次數, N= 2, 3, 4,…… 31)；
   ·輸出可以同時含有多個諧波，也可以設基波幅度為0，輸出高于工頻的正弦波。
  C:點頻方波
   ·點頻方波輸出 1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；
   ·方波幅度 4.5V。
   ·調定準確度 5×10的-5次方；
  D:電子電阻箱輸出
   ·量程 0～200Ω、200Ω～400Ω、0～2kΩ、2kΩ～4kΩ、0～20kΩ、20kΩ～40kΩ、0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ～4MΩ；
   ·調節細度 0.025%；
   ·調定準確度 ±(0.12%RD + 0.08%FS)（0～2MΩ、2MΩ～4MΩ檔除外）； 0～2MΩ、2MΩ～4MΩ檔時 ±(0.3%RD+0.2%FS)。
工作電源 單相 220V±10%，50Hz±5%。
使用環境 溫度 20℃±10℃，相對濕度 ≤85%RH。
體積重量 440×450×160mm，約12kg。
